Caixilhos especiais de alumínio
Janelas de conforto

Acompanhando o aumento de complexidade das fachadas e a demanda por desempenho, caixilhos de alumínio especiais evoluem e incorporam recursos que os tornam ainda mais cruciais para garantir o conforto dos usuários e a sustentabilidade dos edifícios

Por Juliana Nakamura

Porto di Mare - Florianópolis, SC

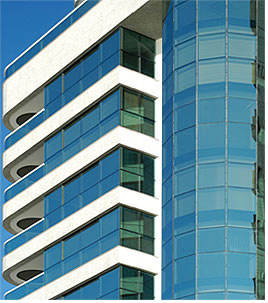

Erguido em uma avenida à beira-mar, o edifício Porto di Mare, em Florianópolis, destaca-se pela fachada-cortina. Diante da vista privilegiada, o arquiteto Odilon Figueiredo Monteiro explica que era importante garantir total liberdade de visão aliada ao conforto termoacústico.  Por isso, foram utilizados vidros com baixa reflexão e, em toda a fachada, apenas as portas das sacadas foram encaixilhadas.  Para a área de envidraçamento plano, o projeto garantiu espaço para janelas de correr - também em glazing - com dois panos fixos e dois que se abrem em vãos de 3 m. No trecho da fachada em curva, as aberturas ocorrem por meio de janelas maxim-ar. Já nos dormitórios foram utilizadas esquadrias com persianas integradas de alumínio motorizadas.   Para assegurar o isolamento acústico desejado, os perfis de alumínio foram preenchidos com gesso e poliuretano expandido de alta densidade.
FICHA TÉCNICA
Arquitetura: Odilon Figueiredo Monteiro (autor); Christina Noronha Rieke (colaboradora); construtora: ACCR Construções; vidros: Glassec; perfis   de alumínio: Belmetal; esquadrias:  Alfa Perfilados.

Mais do que itens obrigatórios de vedação para garantir estanqueidade à água e aos ventos, as esquadrias são peças-chave que asseguram conforto acústico e o desempenho da edificação em relação às trocas térmicas. Em uma época em que as atenções se voltam para a sustentabilidade e para a redução do impacto ambiental, o aprimoramento da indústria brasileira de caixilhos de alumínio torna-se bem-vindo, com um número cada vez maior de opções e acabamentos.

Embora demande grande quantidade de energia para ser produzido, o alumínio é um dos materiais de maior vida útil e reciclabilidade na construção civil. Tais características têm feito com que seja especificado em empreendimentos que buscam certificação verde, como o Rochaverá e o Eldorado Business Tower, em São Paulo, dois projetos do escritório Aflalo&Gasperinipré-certificados com o Leed (Leadership in Energy and Environmental Design), que toma como base normas norte-americanas. "Em conjunto com vidros de bom comportamento térmico e soluções de projeto que tiram partido de sombreamento e ventilação, essas esquadrias garantem bom nível de estanqueidade, sem comprometer o peso da estrutura e a linguagem arquitetônica", comenta o arquiteto Roberto Aflalo Filho.

Responsável por mais de 20% do volume de esquadrias produzido no País, o alumínio é a principal matéria-prima dos caixilhos especiais - feitos sob medida para empreendimentos de grande porte. Isso se atribui, em parte, às características do material, que mesmo sendo capaz de desempenhar função estrutural, é pelo menos 35% mais leve que o aço. Além disso, trata-se de um metal de fácil extrusão, que demanda baixa manutenção.

No entanto, foi o salto tecnológico dado pela indústria de perfis e caixilhos o maior responsável pelo aumento da presença das esquadrias de alumínio nas construções brasileiras. A começar pelo número de empresas que aderiram ao Programa Setorial de Qualidade, do PBQP-H (Programa Brasileiro da Qualidade e Produtividade do Habitat). Atualmente, participam da iniciativa 35 indústrias de caixilhos especiais, incluindo fachadas-cortinas, além de 20 empresas de esquadrias padronizadas.

O Manual de Modulação de Vãos de Esquadrias também ajudou a colocar um pouco de ordem nas especificações dos caixilhos e a reduzir custos ao propor 27 tipologias de vãos, que dão conta das situações mais comuns em edifícios residenciais e comerciais. Publicado em 2000, o Manual foi desenvolvido a partir do trabalho de uma comissão composta pela Asbea, Afeal e SindusCon-SP.

Hotel Unique - São Paulo, SP
A expressiva arquitetura do Hotel Unique, em São Paulo, contou com esquadrias de alumínio sob medida, cruciais para que duas premissas do projeto do arquiteto Ruy Ohtake fossem respeitadas. Primeiro, era preciso garantir ao hóspede uma ampla vista emoldurada da cidade com o mínimo de interferências. Também era necessário dar ao usuário a possibilidade de escolher entre o ar-condicionado e a ventilação natural com janelas móveis. Assim, chegou-se à janela circular, sem travessas, com abertura de   12 cm, fixada à fachada por contramarcos. Compostas por perfis pré-pintados com acabamento acetinado, as esquadrias receberam vidros laminados de 12 mm, colados com silicone estrutural e vedados com gaxetas especiais para o projeto. Com eixo de rotação horizontal, o acionamento é feito por pistões hidráulicos e escamoteáveis, para o deslocamento controlado da folha, além de um mecanismo de rotação composto de duas rótulas.
FICHA TÉCNICA
Arquitetura: Ruy Ohtake; construção: Método; consultoria de caixilharia e vidro: AvecVerre Design; esquadrias: Schüco, Algrad e Eurocentro.

Esbeltez e resistência
Com novos equipamentos introduzidos no chão de fábrica, esquadrias mais robustas e resistentes começaram a ser fabricadas a partir de perfis tubulares, capazes de vencer vãos maiores. Um indicador é a concepção de projetos com modulações de vão maiores do que o padrão de 1,25 m, o que tem sido atendido pela indústria de esquadrias. Um exemplo é o edifício Boulevard Sul, também na capital paulista, onde os arquitetos do escritório Aflalo&Gasperini utilizaram modulação de 2,5 m como recurso para tornar as fachadas mais esbeltas pela redução das marcações dos quadros de vidro.

Nos últimos anos, componentes como gaxetas, escovas e silicones ganharam em desempenho e alguns foram nacionalizados. Da mesma forma os tratamentos superficiais melhoraram, em especial a anodização, o que conferiu maior resistência às intempéries e proteção contra descoramento mesmo em regiões com atmosfera mais abrasiva.

"Hoje há uma grande gama de soluções para contemplar aquilo que criamos", afirma Manoel Dória, sócio do escritório Dória Lopes Fiúza Arquitetos Associados. "Com durabilidade, fácil operação e estética, as esquadrias de alumínio se adaptam a qualquer proposta plástica, além de ser funcional para qualquer tipo de obra", acrescenta o arquiteto paranaense.

O arquiteto Roberto Loeb concorda que do ponto de vista do desempenho acústico e da estanqueidade o progresso foi significativo - ainda que, em sua opinião, haja certo conservadorismo na elegância das peças. "As soluções são ainda atreladas a modelos pesados e tradicionais", avalia o arquiteto, que utilizou caixilhos de alumínio, entre outros trabalhos, no Centro da Cultura Judaica, em São Paulo. Nesse projeto, Loeb obteve ótimo desempenho acústico da caixilharia, mas não ficou plenamente satisfeito com o dimensionamento das peças excessivamente robustas.

Com a possibilidade de assumir tipologias diversas - maxim-ar, de tombar, de correr, abrir para dentro ou para fora, entre outras -, as esquadrias especiais de alumínio podem receber vidros simples, duplos insulados e laminados também de espessuras diferentes. O sistema é flexível em relação à adição de acessórios, como acionamento motorizado e persianas embutidas, e ainda pode empregar elementos de vedação que vão de simples escovas a borrachas de EPDM (etileno-propilenodieno) e silicone.

Diante da necessidade de aliar tantas possibilidades de composição com as particularidades de cada projeto, a especificação e o detalhamento podem se tornar um processo crítico. Daí a presença cada vez mais constante de consultores e projetistas de fachadas que desenvolvem a concepção a partir do resultado plástico almejado pelo arquiteto.

Valor agregado
Entre as recentes inovações tecnológicas na área de esquadrias especiais de alumínio, destacam-se:
- Motorização dos caixilhos, com operação  por botoeira ou por controle remoto;
- Isolamento termoacústico com perfis  thermo-break (dois perfis de alumínio que agregam, internamente, um perfil de poliamida, garantindo melhor desempenho termoacústico);
- Evolução técnica do mercado nacional  de vidros, com destaque para os laminados,  de segurança e insulados;
- Anodização com aspecto de aço inoxidável - tratamento que permite boa proteção e aparência a um custo menor do que o do aço inox;
- Persianas integradas ao caixilho;
- Fabricação de perfis bitubulares que  conferem maior resistência ao caixilho  e permitem elevar os vãos.
